MetroRise Transit एस्केलेटर - भारी-ड्यूटी 24/7 सार्वजनिक परिवहन समाधान

एस्केलेटर के लिए व्यापक मार्गदर्शिका: डिज़ाइन, कार्यक्षमता और सुरक्षा मानक

एस्केलेटर आधुनिक शहरी बुनियादी ढांचे का एक अनिवार्य हिस्सा बन गए हैं, जो दुनिया भर में शॉपिंग मॉल, हवाई अड्डों, मेट्रो स्टेशनों और सार्वजनिक इमारतों में प्रतिदिन लाखों लोगों को निर्बाध रूप से ले जाते हैं। यह व्यापक मार्गदर्शिका इन उल्लेखनीय चलती सीढ़ियों के इतिहास, तकनीकी विशिष्टताओं, सुरक्षा सुविधाओं और भविष्य के विकास की पड़ताल करती है।

एस्केलेटर का ऐतिहासिक विकास

एस्केलेटर की अवधारणा 1892 की है जब जेसी रेनो ने पहले काम करने वाले मॉडल का पेटेंट कराया था, जिसे शुरू में "इनक्लाइन एलिवेटर" कहा जाता था। पहला परिचालन इकाई 16 जनवरी, 1893 को न्यूयॉर्क शहर में कोनी आइलैंड के ओल्ड आयरन पियर पर स्थापित किया गया था। इस आदिम संस्करण ने एक कन्वेयर बेल्ट पर 25-डिग्री के कोण पर केवल सात फीट की दूरी पर यात्रियों को ले जाया, फिर भी अपने दो सप्ताह के प्रदर्शन के दौरान प्रभावशाली 75,000 यात्रियों को ले गया।

चार्ल्स सीबर्गर ने बाद में क्षैतिज सीढ़ियों, हैंडरेलों और कंघी प्लेटों के साथ डिजाइन में सुधार किया, और ओटिस एलिवेटर कंपनी के साथ मिलकर 1900 के पेरिस प्रदर्शनी में "एस्केलेटर" का प्रदर्शन किया, जहाँ इसने पहला पुरस्कार जीता। "एस्केलेटर" नाम ने लैटिन शब्द "स्काला" (सीढ़ियाँ) को "एलिवेटर" के साथ जोड़ा, हालाँकि 1950 तक इसने ट्रेडमार्क का दर्जा खो दिया 10. यह तकनीक 1935 में चीन पहुंची जब शंघाई के दा किन डिपार्टमेंट स्टोर ने दो ओटिस सिंगल-पर्सन एस्केलेटर स्थापित किए 10।

तकनीकी विशिष्टताएँ और डिज़ाइन पैरामीटर

आधुनिक एस्केलेटर सटीक इंजीनियरिंग आवश्यकताओं के साथ परिष्कृत इलेक्ट्रोमैकेनिकल सिस्टम हैं। अंतर्राष्ट्रीय मानक ISO 9589:1994 EN एस्केलेटर स्थापना के लिए महत्वपूर्ण भवन आयाम स्थापित करता है, जिसमें लंबाई, चौड़ाई, ऊंचाई और झुकाव कोण शामिल हैं 5. प्रमुख तकनीकी पैरामीटर में शामिल हैं:

मानक एस्केलेटर विनिर्देश तालिका

यांत्रिक घटक और संचालन

एक एस्केलेटर की मुख्य प्रणाली में चार स्प्रोकेट असेंबली के चारों ओर लूपिंग करने वाली दो समानांतर चेन शामिल हैं, जिसमें सीढ़ियाँ रोलर्स की एक श्रृंखला के माध्यम से चेन से जुड़ी होती हैं। सिस्टम में शामिल हैं:

1. सीढ़ी प्रणाली: धातु की सीढ़ियाँ जिनमें आर्टिकुलेटेड डिज़ाइन हैं जो चढ़ाई/उतरते समय सीढ़ियाँ बनाती हैं और प्रवेश/निकास बिंदुओं पर सपाट हो जाती हैं। प्रत्येक सीढ़ी में अलग-अलग ट्रैक पर चलने वाले पहियों के दो सेट होते हैं 10।

2. ड्राइव सिस्टम: एक इलेक्ट्रिक मोटर (आमतौर पर 100 HP) शीर्ष पर मुख्य ड्राइव गियर को शक्ति प्रदान करती है, जो चेन लूप को घुमाती है। गियरलेस डिज़ाइन अधिक सामान्य हो रहे हैं 10।

3. हैंडरेल्स: रबर बेल्ट जो सीढ़ियों के साथ सिंक्रोनस रूप से चलते हैं, उसी ड्राइव तंत्र द्वारा संचालित होते हैं 10।

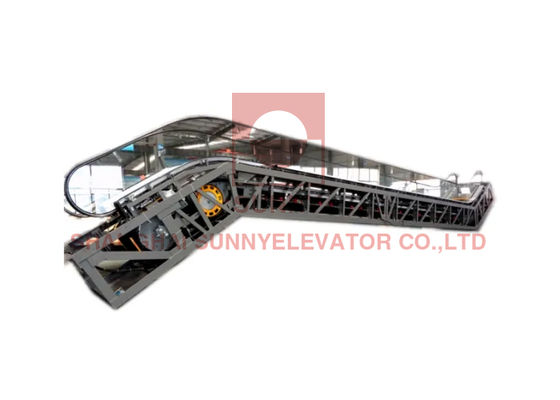

4. ट्रस: संरचनात्मक ढांचा जो सभी घटकों का समर्थन करता है, आमतौर पर स्टील निर्माण 2।

5. नियंत्रण प्रणाली: आधुनिक इकाइयों में सुरक्षा सेंसर और रिमोट मॉनिटरिंग क्षमताओं के साथ माइक्रोप्रोसेसर नियंत्रण शामिल हैं 2।

जादुई बात सीढ़ी के पहिये के विन्यास में निहित है: सामने के पहिये ड्राइव चेन से जुड़ते हैं जबकि पीछे के पहिये अलग-अलग ट्रैक का अनुसरण करते हैं। यह व्यवस्था यात्रा भर में सीढ़ी की क्षैतिजता को बनाए रखती है, केवल टर्मिनलों पर सपाट या मुड़ती है 10।

सुरक्षा नवाचार और मानक

प्रारंभिक एस्केलेटर के बाद से सुरक्षा में नाटकीय रूप से विकास हुआ है। ISO/TS 8103-6:2017 संरचनात्मक अखंडता, विद्युत प्रणालियों, यांत्रिक विश्वसनीयता, अग्नि सुरक्षा और मानव-मशीन इंटरफेस 7 को कवर करने वाले वैश्विक सुरक्षा पैरामीटर (GESRs) स्थापित करता है। प्रमुख सुरक्षा सुविधाओं में शामिल हैं:

• एंटी-रिवर्स सुरक्षा: बिजली की हानि के दौरान खतरनाक पिछड़े आंदोलन को रोकता है 4

• ओवरस्पीड गवर्नर: सीढ़ी की गति की निगरानी और नियंत्रण करते हैं 4

• कंघी प्लेट सुरक्षा उपकरण: प्रवेश/निकास बिंदुओं पर बाधाओं का पता लगाते हैं

• आपातकालीन स्टॉप बटन: बालुस्ट्रैड्स के साथ रणनीतिक रूप से रखे गए

• स्कर्ट ब्रश: कपड़ों या शरीर के अंगों को फंसने से रोकते हैं 6

अक्सर पूछे जाने वाले प्रश्न
1. क्या एलिवेटर वायर रोप टिकाऊ हैं?
एलिवेटर वायर रोप में विशेष प्रावधान और आवश्यकताएं होती हैं। विन्यास न केवल वायर रोप और रेटेड लोड के लिए है, बल्कि कर्षण के आकार पर भी विचार किया जाता है, जिसके परिणामस्वरूप, वायर रोप की तन्य शक्ति लिफ्ट के वजन से अधिक होती है। सुरक्षा कारक चार से अधिक वायर रोप से सुसज्जित है। इसलिए यह एक ही समय में नहीं टूटेगा।
2. क्या एलिवेटर के चलते समय अचानक बिजली गुल हो जाना खतरनाक है?
यदि ऐसा होता है, तो विद्युत और यांत्रिक सुरक्षा उपकरण के कारण एलिवेटर स्वचालित रूप से बंद हो जाएगा। बिजली गुल होने की स्थिति में, एलिवेटर ब्रेक स्वचालित रूप से लग जाएंगे। इसके अतिरिक्त, योजनाबद्ध आउटेज जैसे बिजली आपूर्ति विभाग, पूर्व सूचना भी संचालित हो रहे हैं।
3. क्या अचानक बंद होने पर हमें चोट लगेगी?
बंद होने की प्रक्रिया में, यदि लोग हॉल के दरवाजे को छूते हैं, तो एलिवेटर का दरवाजा बिना किसी खतरे के स्वचालित रूप से फिर से शुरू हो जाएगा। एंटी क्लैंपिंग स्विच के साथ, एक बार गेट को छूने पर, यह स्विचिंग क्रिया एलिवेटर को बंद होने से रोकती है और यहां तक कि फिर से खोलने से भी रोकती है। इसके अतिरिक्त, यहां क्लोजिंग फोर्स भी उपलब्ध है।
4. एलिवेटर कैसे चलता है?
एलिवेटर को (ट्रैक्टर) कर्षण ड्राइव के माध्यम से एक काउंटरवेट वायर रोप के साथ संचालित किया जाता है, जिससे गाइड रेल पर ऊपर और नीचे की गति होती है।
5. क्या एस्केलेटर की स्थापना जटिल है?
हम मानते हैं कि एस्केलेटर के कार्य आवश्यक रूप से संचालन की जटिलता के समानुपाती नहीं होते हैं। इसलिए, हमारे द्वारा डिज़ाइन किए गए एस्केलेटर एक एकीकृत संरचना लागू करते हैं, ताकि उपकरण अधिक सटीक और अधिक कुशल हो और आसान और अधिक सुविधाजनक कमीशनिंग की अनुमति दे।
6. क्या आपके पास कोई प्रमाणन है?
हाँ, हम आपके लिए ISO9001 / CCC / CE प्रमाणपत्रों के साथ करते हैं।
